SCI文章中少不了要做一些表格图片，论文结果是论文的核心和主要部分，而结果一般以图表形式呈现，所以图表的质量很大程度上决定了文章的档次！然而，同样是插表插图，是不是常常觉得别人发表的文章看起来都和谐美观高大上，可自己的插图总是觉得猥琐不堪呢？

万事皆有规律，这图表怎么排怎么组合，这里面是有文章的，今天叶子又来充当活雷锋了，帮你摆脱图样图森破（too young too simple）的烦恼。

图片格式标准及基本要求

一般要求表格排在正文中参考文献的后边，每个表格一页；图注在表格后面，另起一页；图片或单独上传，或在图注后面，每个图一页。

表格的形式相对简单，普通的三线表即可，作图的要求可就复杂多了。首先是图片格式就有很多规范，看看这张表。

指标	类型	要求
分辨率	线图	>  1000dpi
	彩/灰图	>  300dpi
	组合图	>  500dpi
图片尺寸	单栏	8-9  cm
	1.5栏	12-15  cm
	双栏	17-19  cm
图片格式	TIFF（位图）、EPS（矢量图）
字体	Arial、Times New Roman
文字大小	推荐6-12号
线条粗细	0.2-1.5pt
色彩模式	CMYK（印刷版）、RGB（数码版）
文件大小	<10M

注：不同的杂志具体的要求不尽相同，需按投稿杂志的要求而定

需要注意的是，一定要保存好原始结果，实验过程中的照片尽量保存成高分辨率。用软件截图的话，也要用专业软件，如ACDsee。绝对禁止对图像进行修改以使结果有差异，这个属于伪造数据，后果非常严重。

用QQ截的图，分辨率感人

实物图

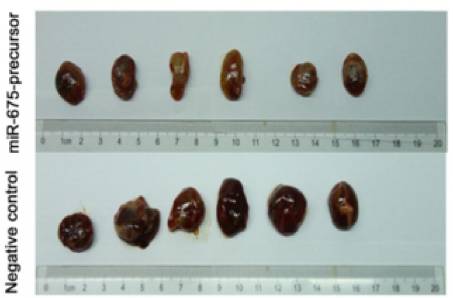

实物图基本都是照片类的，如果是动物标本这种的实物图，要有标尺以及标明分组。

如果是显微镜或者电镜照片，要标明放大倍率或比例尺。放大倍率可以在图注里说明如 Magnification; 400X，或original magnificationX400，比例尺则是加入图片内。

病例照片应标明染色方法，如HE染色； 荧光染色照片应该标明不同的颜色代表的是什 么。最后如果期刊是黑白印刷的话，必须把彩图转化成灰度图，否则......

就可能完全看不出区别......

数据图

另一种就是进行数据分析后，做成的图，有折线图、散点图、柱形图等等，种类繁多。常用的软件也有许多，像Excel、GraphPad Prism、Original、Sigmaplot、SPSS。

组合图

这里组合图片我们用的是最简单的PPT。先将图片直接在文件夹中选中复制进来或者通过“插入”→图片导入。

在图片上右键选择“大小和位置”或者双击图片，在右上角工具栏中把图片改成 3.5cm宽。

在辅助线帮助下把图片一一排列并对齐。

双击图片，在“格式”工具里可以对图片的亮度和对比度进行简单的调整。

线图的话可以从excel或者prism直接复制过来。

用文本框添加图序。

用直线工具，标记显著性差异，画线的时候可以把PPT放大。

画好线后，用文本框工具加上表示显著性差异的*号，最后选中所有图，右键选择“另存为图片，在弹出窗口中选择TIFF格式，保存。

如果要调整大小、分辨率或色彩模式的话，可以把保存的图片用PS打开。

更改色彩模式。
